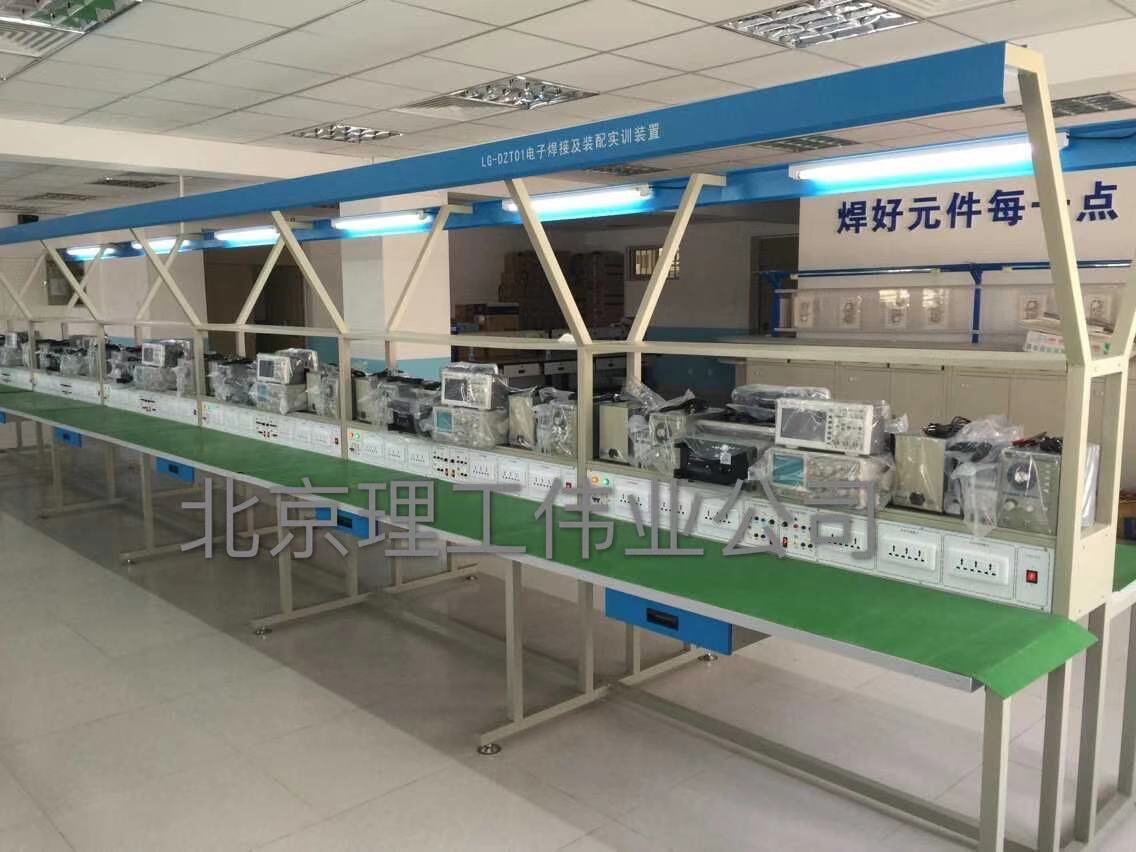

電子產品設計與裝調技能綜合實訓裝置
一、技術參數
（一）工作環境：
1.溫度：-10℃～+40℃；
2.濕度：≤80%；
3.電源：220V
（二）實訓臺參數
（1）正反兩面?zhèn)渑溆幸粋€工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
（2）正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率。
（3）鋼木框架為雙層結構。第一層用于掛放元件盒（焊接工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
（4）頂部框架上設有30W日光燈（照明設備）各兩個。
二、主要儀器設備配置
（一）工作環境：
1.溫度：-10℃～+40℃；
2.濕度：≤80%；
3.電源：220V
（二）實訓臺參數
（1）正反兩面?zhèn)渑溆幸粋€工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
（2）正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率。
（3）鋼木框架為雙層結構。第一層用于掛放元件盒（焊接工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
（4）頂部框架上設有30W日光燈（照明設備）各兩個。
| 序號 | 名稱 | 數量 | 備注 |
| 1 | LG-DZT01學生操作調試臺 | 10 | 實訓臺尺寸1.6m×1.3m×1.8m （雙面型）、4工位 |
| 2 | LIGONG實訓線路板 | 40 | 三端穩壓電源、串聯型直流穩壓電源、低頻信號電壓放大器、具有負反饋信號放大器電路、文氏橋振蕩器的焊接與制作、電池電壓監視電路、電子催眠器、模擬“知了”電子電路、實用聲控、光控節電照明燈電路、語音報警喇叭、邏輯測試器、正負脈沖信號、、水位報警器、迷你閃光彩燈 |
| 3 | 實訓工具套件 | 40 | 電烙鐵、剝線鉗、尖嘴鉗、斜口鉗、大小 + 字螺絲刀、大小-字螺絲刀、鑷子、剪刀、鉗子、吸焊器 |
| 4 | 實驗凳 | 40 | 圓盤塑鋼結構鐵凳 |
| 5 | 500型萬用表 | 40 |
高靈敏度，寬量限50μA、2500V、二極管保護測量機構、測量范圍： 直流電壓：DCV 2.5/10/50/250/500/2500V 直流電流：DCA 50UA/1/10/100/500MA 交流電壓：ACV 10/50/250/500/2500V 電阻：Ω 2K/20K/200K/2M/20M 音頻電平：Audio level -10～+22dB 外形尺寸：178*173*84 重量：1.5Kg |
| 6 | DT9205A型數字萬用表 | 40 | 最大顯示:19999、直流電壓.電流測量、.交流電壓.電流測量、電阻.電容.二極管.三極管測量、通斷.數據保持.自動關機.防震及功能保護 |
| 7 | 3005型穩壓電源 | 40 | 輸入電壓220V±10%、頻率50/60Hz、輸出電壓連續可調DC: 0- 30V 、輸出電流連續可調DC: 0-5A |
| 8 | A6013L型數字電容表 | 40 | 外形尺寸 ：140 mm×65.6 mm×34.2mm、電池低電壓顯示、防震保護、過載保護 、最大顯示 1999(3 1/2位液晶顯示)、采樣頻率 2.5次/s、使用環境/相對濕度 0℃~40℃ 、相對濕度<80%、超量程顯示 最高位顯示為“1”、電源：9V |
| 9 | WXD2-53變阻器 | 40 |
功率:1.6W 阻值范圍:470歐~47K 調節范圍;10圈 |
| 10 | 信號發生器 | 40 | 輸出電流：兩路0~20mA連續可調，負載≤ 1000Ω；； 2、輸出電壓：1路 0~10V (CH1) 連續可調，最大輸出電流 50mA; 1路 0~30V (CH2) 連續可調，最大輸出電流 50mA;； 3、輸出精度：0.25% FS ； 4、供電電壓：220VAC 1A熔絲保險； 5、工作溫度：-20℃~45℃ 濕度< 90% 無結露； |
| 11 | CA620N模擬示波器 | 20 | 20MHz、示波管有效工作面8×10DIV 1DIV=10mm、Z軸輸入靈敏度5V、輸入極性低電平加亮頻率范圍DC：0-1MHz、輸入電阻10kΩ、最大輸入電壓50V（DC+ACpeak），垂直系統帶寬(-3dB)DC：0-20MHz AC：10Hz-20MHz |
| 12 | 浸焊爐 | 20 | 150W、溫度100-600℃、鍋徑38mm、深35mm |
| 13 | 回流焊 | 10 | 700W、有效焊接面積200*150mm、預熱、加熱、焊接、保溫、冷卻五段。 |
| 14 | 熱風槍焊臺 | 20 | 100-500℃、無刷風機、最大氣流量120/min、LED數碼顯示、微電腦PID控制、骨架式鎳鉻發熱芯。 |
