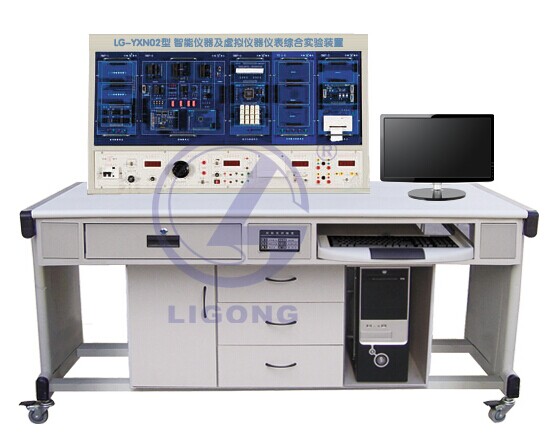

LG-YXN02型 智能儀器及虛擬儀器儀表綜合實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
本裝置是根據自動化、電子信息工程、工業電氣自動化、測控技術與儀器、計算機應用、機電一體化等專業教學的特點，吸收了國內外相關實驗裝置的優點和長處，經過多次實驗、反復論證和精心設計的一套綜合了傳感器技術、智能儀器原理及應用技術、虛擬儀器儀表技術和數據采集卡等硬件的實驗裝置,本實驗裝置的特點是采用了模塊化設計兼單片機總線設計的思想。
本裝置涉及計算機技術、傳感器技術、單片機技術、DSP技術、智能儀器原理及應用技術、CPLD/FPGA在線編程技術、人機界面技術、數據通訊等，是一套能滿足本、?？茖W(xué)生完成課程設計和畢業設計教學的要求，也可用于研究生教學的綜合性高性能實驗裝置。
一、裝置組成
本裝置由控制屏，實驗桌，實驗掛件，實驗箱，實驗?zāi)K組成。實驗?zāi)K采用箱體結構，更換便捷，如要擴展功能或開發新實驗，只需添加部件即可，無需改動整體結構。
1.控制屏提供高穩定的直流穩壓電源和單相220V的交流電源。
2.裝置掛箱、實驗?zāi)K有以下類：
(1) 信號調理掛箱
(2) 外圍擴展掛箱（一）
(3) CPU主掛箱（單片機、嵌入式單片機、CPLD、FPGA、DSP等）：
（支持CPU：8031/8051/8052，C8051F020，TMS320VC5402等）
(4) 外圍擴展掛箱（二）
(5) 對象掛箱
(6) 信號接口掛箱
(7) 傳感器掛箱
二、實驗項目
(一)傳感器類實驗
1、溫度傳感器實驗
2、金屬箔式應變片——單臂電橋性能實驗
3、金屬箔式應變片——半橋性能實驗
4、金屬箔式應變片——全橋性能實驗
5、電容式傳感器的位移特性實驗
6、霍爾轉速傳感器的轉速測量實驗
7、光電轉速傳感器的轉速測量實驗
(二)CPU類實驗（支持CPU：8031/8051/8052，C8051F020，TMS320VC5402<DSP>）
1、多路開關實驗
2、可編程增益放大器實驗
3、A/D轉換實驗
4、D/A轉換實驗
5、靜態顯示實驗
6、動態顯示實驗
7、液晶顯示實驗
8、鍵盤實驗（陣列式）
9、開關量輸入輸出實驗
10、24WC02串行E2PROM的讀寫實驗
11、PCF8563時鐘/日歷芯片的應用實驗
12、外部程序存儲器EPROM的擴展實驗
13、外部數據存儲器SRAM的擴展實驗
14打印機實驗
15、RS232通信實驗
16、RS485通信實驗
17、USB通信實驗
18、網絡控制器測控實驗
(三)CPLD/FPGA實驗（支持CPLD：EPM7128SLC84-15；FPGA：EP1C6）
1、數字電路小型實驗
2、電子鐘試驗
3、數字脈沖信號發生器實驗
4、鍵盤實驗
5、液晶顯示器接口實驗
6、復雜的數字電路實驗，如譯碼器，鎖存器等
(四)智能儀器儀表類實驗
利用實驗裝置上的綜合硬件資源可開設智能儀器儀表的設計實驗。
1、直流電機轉速控制實驗
2、直流數字電壓表實驗
3、溫度測量實驗
4、數字電子秤實驗
5、位移測量實驗
(五)虛擬儀器儀表類實驗
數據采集卡支持LabVIEW、VB、DELPHI、VC等語言，PCI插槽。利用數據采集卡和外圍信號處理單元，可開設各種虛擬儀器儀表的設計性實驗。
1、交流電壓表設計實驗
2、交流電流表設計實驗
3、交流功率表設計實驗
4、直流電壓表設計實驗
5、虛擬示波器設計實驗
