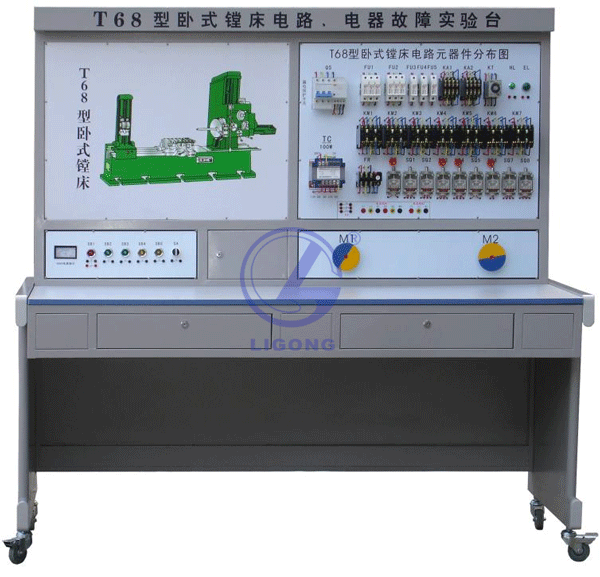

LGDQ-T68A型 臥式鏜床電氣技能實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、實驗裝置的基本配置
1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）
2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
4、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。
5、三相異步電動機：實驗臺裝有2臺三相鼠籠式異步式電動機，分別用作雙速電動機、快速移動電動機等。
6、故障開關箱：設有16項故障開關。
7、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
二、實驗項目及主要內容：
1、學生熟悉常用低壓電器的結構和原理
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
3、提高學生的動手能力的技能操作水平。
4、通過對機床故障排除，完成機床常見故障的排除
5、可以設置故障點做為維修電工的技能考核臺
三、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜2KW
5、重 量：100kg
6、外形尺寸：1700mm×700mm×1250mm
四、故障點設置一欄表
|
故障編號 |
故障現象 |
故障編號 |
故障現象 |
|
1 |
機床不能啟動 |
9 |
主軸只有點動控制 |
|
2 |
主軸正轉不能啟動 |
10 |
主軸電機不能反轉 |
|
3 |
主軸不能工作 |
11 |
主軸低速不能工作 |
|
4 |
主軸無高速 |
12 |
主軸高速不工作 |
|
5 |
主軸停止無制動 |
13 |
快速電機不能正轉 |
|
6 |
主軸變速無沖動 |
14 |
快速電機不能反轉 |
|
7 |
變速沖動工作不正常 |
15 |
快速電機不轉 |
|
8 |
主軸電機不能正轉 |
16 |
主軸反轉不能啟動 |
