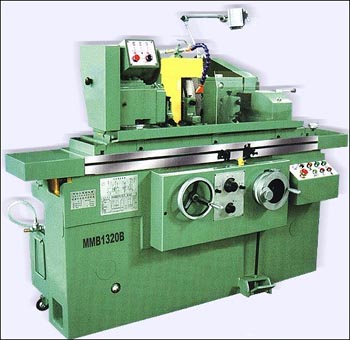

LG-MW1320型 萬能外圓磨床
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能特點：
LG-MW1320型 萬能外圓磨床適用于磨削圓柱形圓錐形的外圓，也可磨削軸向端面，宜用于批量生產及各種機械加工行業使用，具有精度高，剛性強，磨削效率高，操作方便等特點，結構先進，造型美觀。機床的進給及補償，由傳動機構執行。進給系統具有定程磨削功能，采用手動或液壓二種進給方式。工作臺快退設有中停裝置，快退距離可按需要調整，以減小輔助時間。工作臺起動手把設有安全聯鎖裝置，確保裝卸和測量工件時的安全性。機床砂輪軸*高轉速為24000轉/分，以提高磨削小孔時的質量。
二、技術參數：
|
序號
|
項目
|
規格參數
|
|
1
|
*大磨削直徑
|
200mm
|
|
2
|
中心高
|
125mm
|
|
3
|
工作臺*大縱向移動量
|
600/800mm
|
|
4
|
手輪-轉移動量
|
6mm/r
|
|
5
|
頭架卡盤直徑
|
125mm
|
|
6
|
砂輪架快速移動量
|
20mm
|
|
7
|
砂輪軸轉速
|
1820r/min
|
|
8
|
砂輪寬度
|
40mm
|
|
9
|
機床重量凈重/毛重
|
2500/2700kg
|
|
10
|
*小磨削直徑
|
8mm
|
|
11
|
頂尖中心距
|
550/750mm
|
|
12
|
*大回轉角度
|
+9°/+7°
|
|
13
|
主軸轉速
|
60,85,230,120,170,460 r/min
|
|
14
|
尾架頂尖錐度
|
No.3Morse
|
|
15
|
手輪-轉砂輪架移動量
|
1mm
|
|
16
|
砂輪架移動量
|
150mm
|
|
17
|
電機總?cè)?/div>
|
4.24kw
|
|
18
|
*大磨削長度
|
520/750mm
|
|
19
|
*大工作重量
|
50kg
|
|
20
|
液壓移動速度
|
0.1-4m/min
|
|
21
|
頭架頂尖錐度
|
No.3Morse
|
|
22
|
尾架套簡移動量
|
25mm
|
|
23
|
微調捏手轉格砂輪架移動量
|
0.001mm
|
|
24
|
砂輪*大直徑
|
400 mm
|
|
25
|
機床外形尺寸
|
2000×1420×1600mm
|
◆相關數控實訓考核系統：
