LGH-GL02A型 恒壓過濾實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835

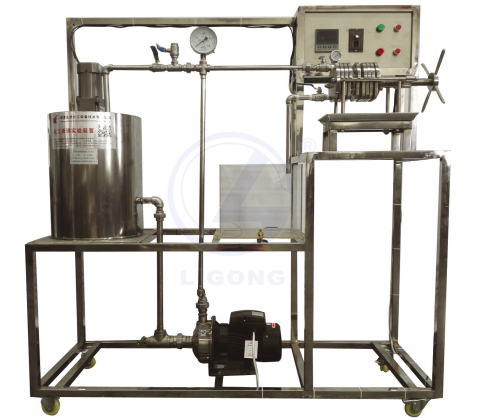

（LGH-GL02A型 數字型恒壓過濾實驗裝置）
一、裝置特點1、整個恒壓過濾實驗裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、恒壓過濾實驗裝置整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。
4、該恒壓過濾實驗裝置是由過濾板、過濾框組成的小型工業用不銹鋼板框過濾機，能完整地體現了板框壓濾機的構造和操作流程，采用高壓漿料泵將物料注入過濾機，工程化概念強。
5、濾板采用平面螺紋網狀形，結構先進，容易清洗，能有效延長各種濾膜的使用壽命。
6、產品所有密封部件均采用硅橡膠或氟橡膠（耐酸耐堿）密封圈，耐高溫、耐腐蝕、無毒、無滲漏，設備采用機械壓緊方式，密封性能好。
7、裝置設計可360度觀察，實現全方位教學與實驗。
1、了解板框壓濾機的構造、過濾工藝流程和操作方法。
2、掌握恒壓過濾常數的測定方法，加深對其的概念和影響因素的理解。
3、學習濾餅的壓縮性指數s和物料常數的測定方法。
4、學習用正交試驗法來安排實驗，達到*大限度地減小實驗工作量的目的。
5、學習對正交試驗法的實驗結果進行科學的分析，指出試驗指標隨各因素變化的趨勢，了解適宜操作條件的確定方法。
三、技術參數
1、板框：過濾面積 0.0245m2。
2、過濾壓力：0～0.2MPa。
3、過濾常數K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400
4、壓縮性指數 s ：0.1-0.3，物性常數 k：1.0×10-9--3.5×10-9
5、溫度：0--50℃。
四、公用設施要求
1、水：裝置自帶不銹鋼水箱，連接自來水。實驗時經高壓泵進入過濾器后循環使用。
2、電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：固體CaCO3，外配設備：秒表。
五、主要配置
1、304不銹鋼物料桶：φ500×600mm。
2、304不銹鋼板框：共5塊，過濾板框過濾截面Φ100mm。
3、有機玻璃濾液箱：320*280*300mm。
4、調速電機：電壓AC220V，功率90W，攪拌器轉速：0-200r/min。
5、指針式壓力表：0～0.25Mpa。
6、溫度顯示儀，Pt100鉑電阻溫度傳感器 ：0—100℃。
7、不銹鋼離心泵：功率750W，*大流量7.2m3/h。
8、電器：接觸器、開關、漏電保護空氣開關。
9、304不銹鋼管路、管件及閥門。
10、304不銹鋼儀表柜：測控、電器設備在實驗架上。
11、304不銹鋼材質框架1600*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。
六、測控組成
|
LGH-GL02型 恒壓過濾實驗裝置
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
板框進口壓力
|
指針式壓力表
|
壓力表就地顯示
|
調壓閥（手動）
|
|
|
濾液體積
|
5000ml標準箱
|
直讀
|
無
|
|
|
過濾時間
|
數字秒表
|
秒表直讀
|
無
|
|
|
溫度
|
PT100鉑電阻
|
數字溫度計
|
無
|
|
|
LGH-GL02A型 數字型恒壓過濾實驗裝置
|
板框進口壓力
|
壓力傳感器
|
數字顯示儀表，精度：0.5%FS
|
調壓閥（手動）
|
|
濾液體積
|
稱重傳感器
|
數字顯示儀表，精度：0.5%FS
|
無
|
|
|
過濾時間
|
時間控制器
|
上位機采集
|
無
|
|
|
溫度
|
PT100鉑電阻
|
數字顯示儀表，精度：0.5%FS
|
無
|
1.壓力傳感器，測量范圍：0-0.25MPa，精度0.5級。
2.宇電AI501（帶485接口）重量數字顯示儀。
3.宇電AI501（帶485接口）溫度數字顯示儀。
4.宇電AI501（帶485接口）壓力數字顯示儀。
5.濾液量采用稱重傳感器自動測量裝置，在一組實驗中，可自動采樣測量濾液量數據，也可通過計量槽測定，計量槽由有機玻璃制成，容積：約15L，配刻度管。
6.實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
7.模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、重量、時間、壓力等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
