LG-FD01型 太陽能發電測試系統
品牌：理工偉業 咨詢電話：010-82827827 82827835

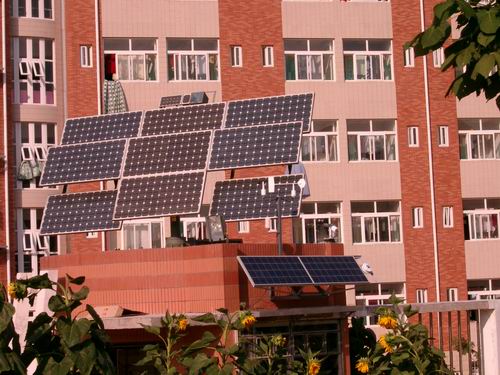

（太陽能發電站現場檢測)
一、概述
能源危機，電力緊張是困擾當今中國的一大難題，太陽能作為綠色能源之首已經越來越得到人類的重視，隨著太陽能產業的不斷發展，其應用產品不斷增多，針對太陽能發電的檢測及研究顯得十分重要，我單位在具有三十余年生產太陽能檢測儀器經驗基礎上，與中國科學院電工研究所共同開發研制的TRM—FD1型太陽能發電測試系統，可保障太陽能發電質量及運行狀態檢測，已得到廣泛應用?？蓾M足太陽能發電站，太陽能發電測試，太陽能光電研究，太陽能實驗室等領域的使用。
二、適用范圍
用于太陽能發電站的實時監測，對研究太陽能發電質量，效率，故障診斷數據管理，提供數據保障。
三、系統技術指標如下

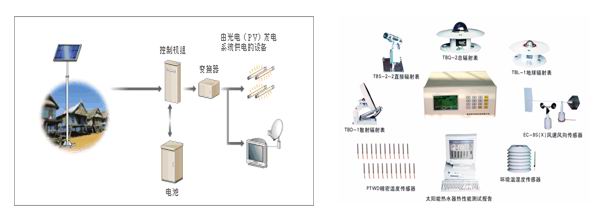

環境數據是決定太陽能發電的重要指標，對太陽能發電質量起著決定性作用，同時也是對太陽能發電站的設計提供有效的數據保證。本系統即可以獨立使用，也可與發電站配合工作，系統主要測試功能如下：風速、風向、環境溫度、太陽能電池溫度、蓄電池溫度、太陽總輻射、太陽直接輻射、充電電流、充電電壓、逆變輸出電流、逆變輸出電壓、工作電流、工作電壓，該系統可對10W---30KW太陽能電池組件及方陣直接測量，利用自然光做光源能快速測出方陣I-V特性，功率特性等指標。
(1).風速：
通道數:1路；
范 圍:0～60米/秒；
精 度:±0.3米/秒；
顯示分辨率:0.1米/秒；
(2).風向:
通道數:1路；
范 圍:0～360度；
精 度:±3度；
顯示分辨率:1度；
(3).太陽能輻照度:
通道數:4路；
3.1 總輻射(水平面和電池板平面)
范 圍:0～2000W；
精 度:小于5% ；
顯示分辨率:1W；
3.2 自動跟蹤直接輻射
范 圍:0～2000W；
精 度:小于5% ；
顯示分辨率:1W；
光譜范圍:280—3000nm；
3.3 太陽散射輻射
范 圍:0～2000W；
精 度:小于5% ；
顯示分辨率:1W；
光譜范圍:280—3000nm；
(4).溫度:(蓄電池溫度1路，太陽能電池溫度2路，環境溫度1路)
通道數:4路
范 圍:-50～100℃；
精 度:±0.2℃；
顯示分辨率:0.1℃；
結構：全密封結構，防潮，防水，粘貼電池表面；
尺寸：20*40*4（mm）(長方形薄片)；
(5).電壓接口（蓄電池電壓，逆變器輸出電壓，太陽能電池電壓）
通道數:4路
電壓范圍:0～250V（交直流均可）；
精 度: 小于0.5%；
顯示分辨率:0.1V；
(6).電流接口（總充電電流，逆變輸出電流，太陽能電池電流）
通道數:4路
電流范圍:0～30A；
精 度:小于0.5%；
顯示分辨率:0.1A；
(7).數據存儲容量:6000條(小時整點數據連續存儲半年以上)，存儲內容為設定時間內的數據平均值。
(8).供電: 交流220V， 直流12V；
(9).通訊接口:
標準RS232接口，與管理微機有線連接，實時傳送采集數據；也可通過無線通訊器實現遠程遙測，進行異地監控，保證發電系統的正常運行。
(10).管理微機及軟件:
LG-FD01型 太陽能發電測試系統管理軟件可在WINDOWS98以上環境即可運行，實時顯示各路數據，每隔10秒更新一次，小時整點數據自動存儲（存儲時間可以設定），與打印機相連自動打印存儲數據，數據存儲格式，EXCEL標準格式，可供其它軟件調用。
(11). LG-FD01型 太陽能發電測試系統數據采集器一臺。
該采集器采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲正點數據三個月以上(存儲時間可以設定)，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素，替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持72小時以上，既可與微機同時監測，又可以斷開微機獨立監測。
11.1.顯示方式:大屏幕液晶漢字及圖形顯示，一屏顯示多路數據， 液晶尺寸:115*65(mm)；
11.2.記錄儀具有先進的輕觸薄膜按鍵，操作簡單，實現對各路數據的實時觀測；
11.3.儀器尺寸：340*150*300（mm）；
重量：6.5Kg，金屬外殼；
11.4.顯示及存儲內容：溫度，輻射，電流，電壓，風速，風向等信息；
LG-FD01型太陽能發電測試系統基本配置
|
序號
|
名 稱
|
型 號
|
數量
|
單位
|
|
1
|
數字風速傳感器
|
EC-9S
|
1
|
臺
|
|
2
|
太陽能總輻射表 (水平面輻射)
|
TBQ-2
|
1
|
臺
|
|
3
|
太陽能總輻射表(電池板平面輻射)
|
TBQ-2
|
1
|
臺
|
|
4
|
太陽散射輻射
|
TBD-1
|
1
|
臺
|
|
5
|
自動跟蹤直接輻射表
|
TBS-2-2
|
1
|
臺
|
|
6
|
數字風向傳感器
|
EC-9X
|
1
|
臺
|
|
7
|
溫度傳感器（太陽能電池，充電電池）
|
PTWD-3A
|
3
|
只
|
|
8
|
環境溫濕度傳感器（含輻射罩）
|
PTS-2
|
1
|
臺
|
|
9
|
電壓，電流傳感器接線箱（電流4路，電壓4路）
|
VCS-1
|
1
|
臺
|
|
10
|
太陽能發電測試記錄儀
|
LG-FD01
|
1
|
臺
|
|
11
|
太陽能發電測試系統管理軟件
|
LG-FD01
|
1
|
套
|
|
12
|
傳感器支架
|
LRM-ZJ1
|
1
|
臺
|
|
注：以上傳感器連接電纜均為20米
|
||||
