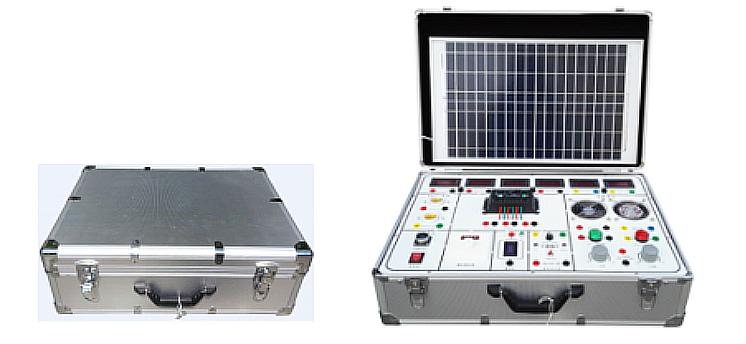

LG-GF04A型 光伏發電教學實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統組成
LG-GF04A型 光伏發電教學實驗箱由智能型光伏控制器、AC/DC電源模塊、離網電源控制模塊、開關控制模塊、儀表監控模塊、負載實驗?zāi)K，光伏組件等組成。實驗裝置內集成了太陽能控制器、蓄電池、離網逆變器以及交直流負載，可以組成小型離網型獨立光伏發電系統。模塊化結構設計，電氣測試點均采用安全的實驗插孔與實驗導線連接。
二、基本組件要求
1、太陽能電池組件
光伏發電裝置將太陽的光線吸收發生伏打效應產生一定的電壓、電流，并按照需求串、并聯而將太陽能轉換成電能輸出，經電纜送至控制器。
2、太陽能控制器
額定電壓DC12V,充電方式為脈沖寬度調制(PWM)或者最大功率跟蹤型光伏控制器(MPPT);軟件基于C語言嵌入式 實時操作系統開發，電路模塊化開放設計，方便進行充電波形與電路電氣測試;具有充放電指示、電池狀態指示、溫度補償?shù)裙δ?具有蓄電池反接、夜間防反沖、防雷、光伏限流、過充、過放、負載過載、短路等保護功能。
3、蓄電池
當光照不足或晚上，或者負載需求大于太陽能電池組件所產生的電能時，將存儲的電能釋放出來以滿足負載的能量需求。
4、逆變控制器：輸入電壓 DC12V;輸出AC220V+10%50H7
5、模擬光源:采用不大于200w的汞燈作為系統的光源。
6、負載:直流負載和交流負載
三、基本工作原理
1.太陽能電池組件
太陽能電池組件由多個單晶或多晶、非晶電池單元串、并聯并經封裝后制成。其中的單晶電池單元的功能是將太陽的光線吸收發生伏打效應產生一定的電壓、電流，并按照需求串、并聯而將太陽能轉換成電能輸出，經電纜送至控制器。
2.蓄電池
蓄電池的作用是將太陽能電池組件產生的電能儲存起來。當光照不足或晚上，或者負載需求大于太陽能電池組件所產生的電能時，將存儲的電能釋放出來以滿足負載的能量需求。
3.正弦波逆變器
正弦波逆變器的作用是將太陽能電池組件產生的直流電或者蓄電池釋放的12V直流電轉化為負載需要的36/220V正弦交流電。
四、主要技術指標
1.太陽能電池組件功率：20W
（1）Vmp 18.0V
（2）Imp 1.12A
（3）Voc 22.30
（4）Isc 1.10A
2、蓄電池容量：12V/7Ah
3、控制器：
（1）額定輸出電壓、電流：12V/8A
（2）蓄電池過充保護：16.2V,恢復14.4V
（3）蓄電池過放保護：10.8V,恢復12.4V
（4）三種輸出模式：普通開/關模式、光控開/光控關模式、光控開/時控關模式
4、正弦波逆變器：
（1）輸出波形與頻率：正弦波/50HZ±1HZ
（2）額定輸入電壓、電流：10.8V～15.5V/2A
（3）額定輸出電壓、電流：220V±10%/1.36A
（4）額定輸出功率：300VA
（5）輸出功率因數：≥95%（線性負載）
（6）逆變效率：≥85%
5、輸入市電：AC220V/50HZ
6、參考箱體尺寸：630×430×240mm
7、工作環境：0°C～40°C、≤85%RH
五、實驗內容
實驗一：太陽能電池發電原理實驗
實驗1-1 ：太陽能光伏板能量轉換實驗
實驗1-2：環境對光伏轉換影響實驗
實驗二：太陽能電池光伏系統直接負載實驗
實驗三：光伏控制型太陽能系統發電實驗
實驗3-1：光伏型控制器工作原理實驗
實驗3-2：光伏型控制器充放電保護實驗
實驗四：戶用型太陽能發電和利用實驗
實驗4-1：戶用型控制器工作原理
實驗4-2：戶用型控制器充放電保護實驗
實驗五：太陽能系統電器負載實驗
