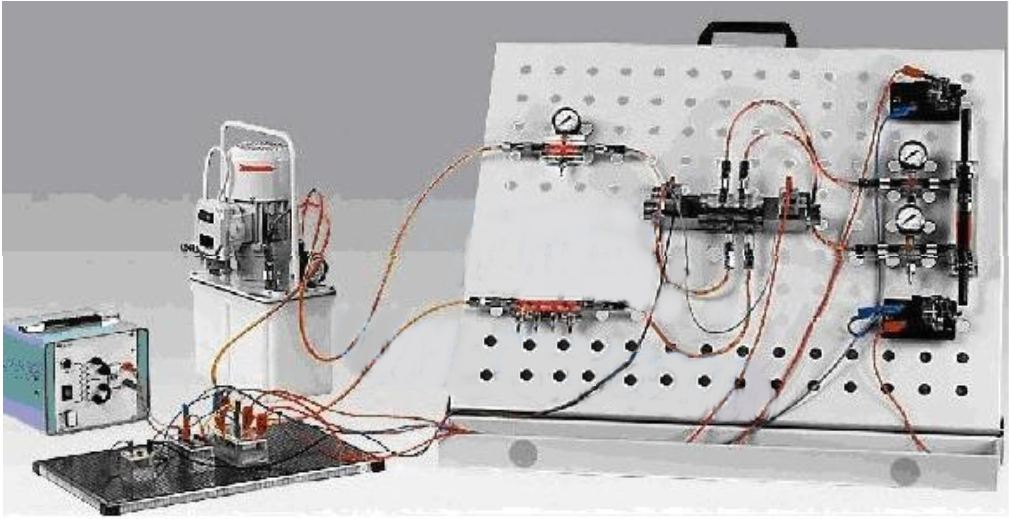

便攜式液壓傳動基礎實訓箱
教師可方便的將設備帶入課堂進行現場演示教學和實物講解。便攜式液壓傳動基礎實訓箱分為透明液壓和工業液壓元件兩種。
一、產品特點：
1、 該設備由油源泵站、電氣控制箱、實訓平臺幾部分組成；
2、 油路連接采用閉鎖式連接方式，穩定可靠無泄露現象；
3、 液壓油為紅色液壓油源，便于觀察液壓元件和油路的工作運行；
4、 實驗系統輕便方便攜帶和移動；
5、 可進行液壓傳動演示、液壓基本回路實驗等實訓實驗，適合職業院校“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。
6、 ★文化墻建設：（不得采用布質材料制作）展示內容要與本設備教學內容相關聯，以彩色高清圖和虛擬三維剖視圖及文字介紹體現展示內容，展示內容必需包括軸向間隙補償裝置示意圖、浮動軸套式的間隙補償原理圖、浮動側板式的間隙補償原理圖、撓性側板式的間隙補償原理圖、雙作用單活塞缸式液壓缸的安裝方法、缸體固定、活塞缸固定、齒輪泵的工作原理、齒輪泵的困油現象、閉死容積示意圖、閉死容積最小時、閉死容積最大時、齒輪泵的困油卸荷槽、對稱雙矩形卸荷槽、不對稱雙矩形卸荷槽、壓差和剪切流動泄露流量的計算簡圖等，尺寸不得小于0.6*0.8M，應以有機透明背板加外表面透光（亞克力板等）覆蓋形式進行裝裱，整體挺括，外表美觀大方，展示內容需包括類型、簡圖、工作特點、原理圖等內容。
二、主要參數：
1、 實訓屏：約600mm×285mm×705mm；
2、 泵站約390mm×250mm×350mm；
3、 實訓箱約415mm×295mm×170mm；
4、 額定壓力1.0MPa，額定流量 4L/min；
5、 額定電壓 AC220V；
6、 額定功率200W；
7、 額定轉速1400r/min。
三、實驗功能：
1、液壓傳動演示
2、液壓基本回路實驗
a溢流閥調壓回路 e自動控制換向回路
b換向閥中位卸荷回路 f節流閥節流調速回路
c減壓回路 g容積節流調速回路
d手動控制換向回路
3、電子液壓仿真回路實驗（三十余種）
4、電子液壓元件結構原理認知實驗。
四、主要配置：
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
一、產品特點：
1、 該設備由油源泵站、電氣控制箱、實訓平臺幾部分組成；
2、 油路連接采用閉鎖式連接方式，穩定可靠無泄露現象；
3、 液壓油為紅色液壓油源，便于觀察液壓元件和油路的工作運行；
4、 實驗系統輕便方便攜帶和移動；
5、 可進行液壓傳動演示、液壓基本回路實驗等實訓實驗，適合職業院校“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。
6、 ★文化墻建設：（不得采用布質材料制作）展示內容要與本設備教學內容相關聯，以彩色高清圖和虛擬三維剖視圖及文字介紹體現展示內容，展示內容必需包括軸向間隙補償裝置示意圖、浮動軸套式的間隙補償原理圖、浮動側板式的間隙補償原理圖、撓性側板式的間隙補償原理圖、雙作用單活塞缸式液壓缸的安裝方法、缸體固定、活塞缸固定、齒輪泵的工作原理、齒輪泵的困油現象、閉死容積示意圖、閉死容積最小時、閉死容積最大時、齒輪泵的困油卸荷槽、對稱雙矩形卸荷槽、不對稱雙矩形卸荷槽、壓差和剪切流動泄露流量的計算簡圖等，尺寸不得小于0.6*0.8M，應以有機透明背板加外表面透光（亞克力板等）覆蓋形式進行裝裱，整體挺括，外表美觀大方，展示內容需包括類型、簡圖、工作特點、原理圖等內容。
二、主要參數：
1、 實訓屏：約600mm×285mm×705mm；
2、 泵站約390mm×250mm×350mm；
3、 實訓箱約415mm×295mm×170mm；
4、 額定壓力1.0MPa，額定流量 4L/min；
5、 額定電壓 AC220V；
6、 額定功率200W；
7、 額定轉速1400r/min。
三、實驗功能：
1、液壓傳動演示
2、液壓基本回路實驗
a溢流閥調壓回路 e自動控制換向回路
b換向閥中位卸荷回路 f節流閥節流調速回路
c減壓回路 g容積節流調速回路
d手動控制換向回路
3、電子液壓仿真回路實驗（三十余種）
4、電子液壓元件結構原理認知實驗。
四、主要配置：
| 序號 | 名 稱 | 規 格 型 號 | 數量 | 備 注 |
| 1. | 實訓平臺 | 方便液壓元件的固定與連接，方便攜帶和移動 。 | 1套 | 蘇州海川自制 |
| 2. | 油箱 | 18L透明材質制作 | 1件 | 蘇州海川自制 |
| 3. | 空氣濾清器 | 活動網口徑φ32，通過流量大于20L/min | 1只 | 過濾精度300目 |
| 4. | 濾油器 | MF-03 過濾精度200目 | 2只 | 臺灣油升 |
| 5. | 油溫油面計 | 鍍銘鐵質外殼 | 1只 | 臺灣油升 |
| 6. | 液壓油 | 紅油 | 15L | 蘇州海川 |
| 7. | 油桶 | 20L | 1只 | 蘇州海川 |
| 8. | 交流調速電機 | 工作電壓：220V | 1只 | 中國福建 |
| 9. | 齒輪油泵 | 額定排量≥６ml/rev 額定壓力≥2.5MPa | 1只 | 中國華能 |
| 10. | 調速器 | 90-1400r/min | 1個 | 中國福建 |
| 11. | 雙作用單出桿油缸 | 透明液壓元件 | 1個 | 蘇州海川自制 |
| 12. | 三位四通電磁換向閥（H） | 透明液壓元件 | 1個 | 蘇州海川自制 |
| 13. | 單向閥 | 透明液壓元件 | 1只 | 蘇州海川自制 |
| 14. | 直動式溢流閥 | 透明液壓元件 | 1個 | 蘇州海川自制 |
| 15. | 先導式減壓閥 | 透明液壓元件 | 1個 | 蘇州海川自制 |
| 16. | 節流閥 | 透明液壓元件 | 1個 | 蘇州海川自制 |
| 17. | 壓力表座 | 透明液壓元件 | 2個 | 蘇州海川自制 |
| 18. | 耐震壓力表 | 硅油耐震 | 2個 | 蘇州海川自制 |
| 19. | 閉鎖式液壓公接頭 | 進口密封等級 | 1套 | 蘇州海川自制 |
| 20. | 閉鎖式液壓母接頭 | 進口密封等級 | 1套 | 蘇州海川自制 |
| 21. | 透明油管 | 韓國進口耐壓油管 | 1套 | 蘇州海川自制 |
| 22. | 接近開關 | 滬光 | 2只 | 蘇州海川自制 |
| 23. | 秒表 | 測量用 | 1個 | 上海 |
| 24. | 電氣控制箱 | 電源開關、繼電器組等 | 1套 | 蘇州海川自制 |
| 25. | 導線 | 黑色 | 5根 | 康尼 |
| 26. | 電子液壓仿真軟件 | festo3.6中文版 | 1張 | 拷貝版 |
| 27. | 墊片 | 密封件 | 5只 | 油控 |
| 28. | 密封圈 | 接頭用 | 5只 | 油控 |
| 29. | 實驗指導書 | 紙質 | 1冊 | 蘇州海川自制 |
| 30. | 文化墻展示板 | 鋁合金邊框 | 1套 | 蘇州海川自制 |
